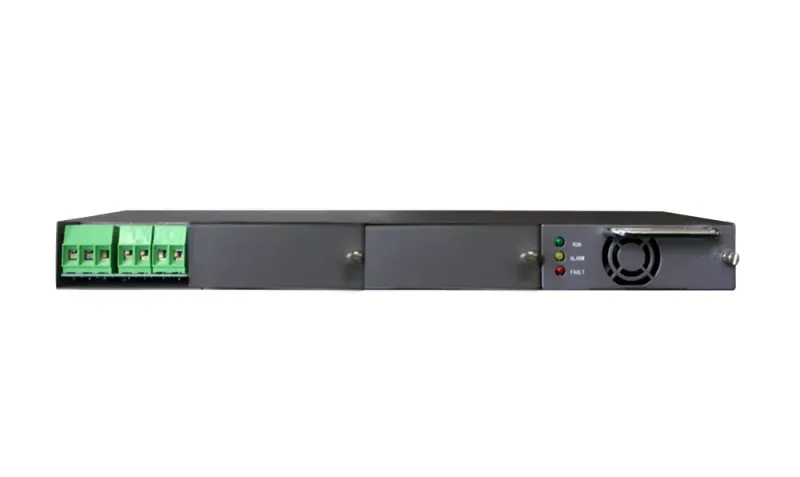

RT系列2430整流开关电源（1U）

产品简介

RT2430-1U 整流开关电源采用 1U 机架式结构，便于安装在机柜内操作和维护，性能优越、安全可靠；提供有效的电池管理功能，能为重要负载提供纯净、稳定的 DC 电源。具备抗电网波动能力强、抗雷击与浪涌能力强，并对负载提供多种保护。

系统配置

RT2430 标准配置

• E2430 整流模块 1 个（也可按容量搭配 15A / 30A 模块）
• RT2430-1U 输出部分
• 直流配电：1 路（电池）、1 路（负载）

RT2460 标准配置

• RT2430R 整流模块 2 个
• 监控模块 1 个
• 直流配电：1 路（电池）、1 路（负载）

工作原理

系统电源正常情况下，整流模块与配电单元的各项参数均由监控模块控制，按其预定参数或用户命令工作。出现市电故障时，系统改由电池供电；随着电池放电，电池端电压下降，当低于 23V（上位机可设定）电池低压告警点时，监控模块上报告警信号；低于 21.5V 时直接关闭负载输出，整机不工作。外部市电恢复后，系统恢复正常工作状态。以上监控数据为系统默认值，用户可通过后台重新设置。

性能指标

交流输入

• 额定输入电压：220Vac
• 输入电压范围：90～280Vac
• 最大输入电流：30A
• 频率：50Hz（45～63Hz）
• 输入功率因数：≥0.98

电池输入

• 蓄电池组正、负极与整流模块直流输出并联（极性一致），工作在浮充或均充状态

直流输出

• 标准电压：27Vdc
• 电压可调范围：21V～29V
• 直流输出电流（满配）：30/60A（176～290Vac）、33A（151～175Vac）、22A（90～150Vac）
• 直流输出支路：1 路负载、1 路电池

直流输出杂音

• 电话衡重杂音：≤2mV
• 宽频杂音电压：≤100mV（3.4kHz～150kHz）、≤30mV（150kHz～30MHz）
• 峰-峰值杂音电压：≤200mV（20MHz 范围内）

稳压精度与调整率

• 电源系统稳压精度：≤±1%
• 电源系统负载调整率：≤±1%
• 电源系统源调整率：≤±1%

工作效率

• ≥91%（220Vac 输入时）
• ≥87%（110Vac 输入时）

其他特性

• 动态响应过冲幅度：≤±5%
• 动态响应恢复时间：≥10ms
• 均流不平衡度：≤±5%

绝缘性能

• 绝缘电阻：直流部分、交流部分、机壳之间 ≥10MΩ（试验电压 500Vdc），漏电流＜3.5mA
• 绝缘强度：交流输入与直流输出之间、交流部分与机壳之间施以 50Hz、2500Vac 交流电压，漏电流≤10mA，一分钟无击穿飞弧；直流输出与机壳之间施以 50Hz、1000Vac 交流电压，漏电流≤10mA，一分钟无击穿飞弧

告警与保护

• 输入过压告警：250V / 260V / 270Vac（恢复回差 10±5V）
• 输入欠压告警：130V / 140V / 150Vac
• 输入过压保护：300V / 315Vac，可自恢复（回差 10±5V）
• 输入欠压保护：75V / 85Vac
• 输出过压告警：29V / 29.5V（恢复回差 1V）
• 输出欠压告警：23V / 23.5V / 24V（恢复回差 1V）
• 输出过压保护：29.5V / 30V，不可自恢复
• 电池下电保护：21.2V / 21.5V / 22V（恢复回差 2.5～3V）
• 环境高温告警：45℃ / 50℃ / 55℃（恢复回差 3℃）
• 环境低温告警：-15℃ / -10℃ / -5℃
• 短路保护：可长期短路，检测到短路后打嗝工作；打嗝 5 分钟后模块输出仍短路则关机
